Pergolë Druri me Sistem Fotovoltaik Hybrid 20kW

MBK ALBANIA prezanton një koncept modern ku arkitektura, konstruksioni i drurit dhe energjia fotovoltaike bashkohen në një zgjidhje funksionale, estetike dhe teknike.

Në këtë projekt, elementi kryesor është pergola me strukturë druri, e projektuar për të krijuar një hapësirë të mbuluar, të qëndrueshme dhe elegante. Struktura shërben si bazë mbajtëse për panelet fotovoltaike, duke e kthyer pergolën jo vetëm në një element arkitektonik, por edhe në një burim prodhimi energjie.

Kjo zgjidhje është e përshtatshme për vila, restorante, hotele, agroturizme, parkingje private dhe ambiente komerciale që kërkojnë të kombinojnë dizajnin me energjinë e rinovueshme.

Struktura e drurit për pergolën fotovoltaike

Konstruksioni i drurit realizohet me kolona vertikale, trarë mbajtës dhe nënstrukturë të përshtatur për montimin e paneleve fotovoltaike. Druri i trajtuar për ambiente të jashtme ofron rezistencë, qëndrueshmëri dhe një pamje natyrale që përshtatet shumë mirë me arkitekturën moderne.

Pergola mund të projektohet me linja të pastra, detaje minimaliste dhe përmasa të balancuara, duke krijuar një strukturë që është njëkohësisht funksionale dhe estetike.

Në fazën e projektimit merren parasysh qëndrueshmëria mekanike e drurit, dimensionimi i kolonave dhe trarëve, pesha e paneleve fotovoltaike, pjerrësia për kullimin e ujit, orientimi ndaj diellit, rezistenca ndaj erës dhe kalimi i kabllove në mënyrë të rregullt dhe estetike.

Në këtë mënyrë, pergola nuk është thjesht një mbulim dekorativ, por një strukturë teknike e projektuar për integrim fotovoltaik.

Integrimi i paneleve fotovoltaike mbi pergolë

Mbi strukturën e drurit integrohen panele fotovoltaike N-Type TOPCon Bifacial Double-Glass, të cilat prodhojnë energji nga rrezatimi diellor dhe ofrojnë performancë të lartë në përdorim afatgjatë.

Teknologjia bifacial lejon prodhimin e energjisë nga të dyja anët e panelit, ndërsa struktura double-glass siguron rezistencë më të mirë mekanike dhe qëndrueshmëri ndaj kushteve atmosferike.

Në rastin e pergolës, panelet nuk shërbejnë vetëm për prodhim energjie. Ato krijojnë gjithashtu hijezim, mbrojtje nga moti dhe një pamje moderne arkitektonike. Kjo e kthen sipërfaqen e mbulimit në një element aktiv, ku funksioni estetik dhe ai energjetik bashkohen në të njëjtën zgjidhje.

Sipërfaqja e pergolës që mbulon sistemi

Ky sistem përbëhet nga 32 panele fotovoltaike.

Në praktikë, për shkak të hapësirave teknike midis paneleve, profileve mbajtëse, distancave të montimit dhe kornizës së drurit, sipërfaqja reale e pergolës mund të arrijë rreth 90–95 m², në varësi të mënyrës së vendosjes së paneleve dhe dizajnit të strukturës.

Kjo e bën sistemin të përshtatshëm për një pergolë të madhe funksionale, e cila mund të përdoret si mbulim për parking, hapësirë qëndrimi në vilë, verandë për restorant ose agroturizëm, zonë e mbuluar për ambiente komerciale ose strukturë arkitektonike për prodhim energjie.

Në këtë mënyrë, pergola nuk shërben vetëm si mbulim fizik, por kthehet në një sipërfaqe aktive që prodhon energji, krijon hijezim dhe rrit vlerën funksionale të ambientit.

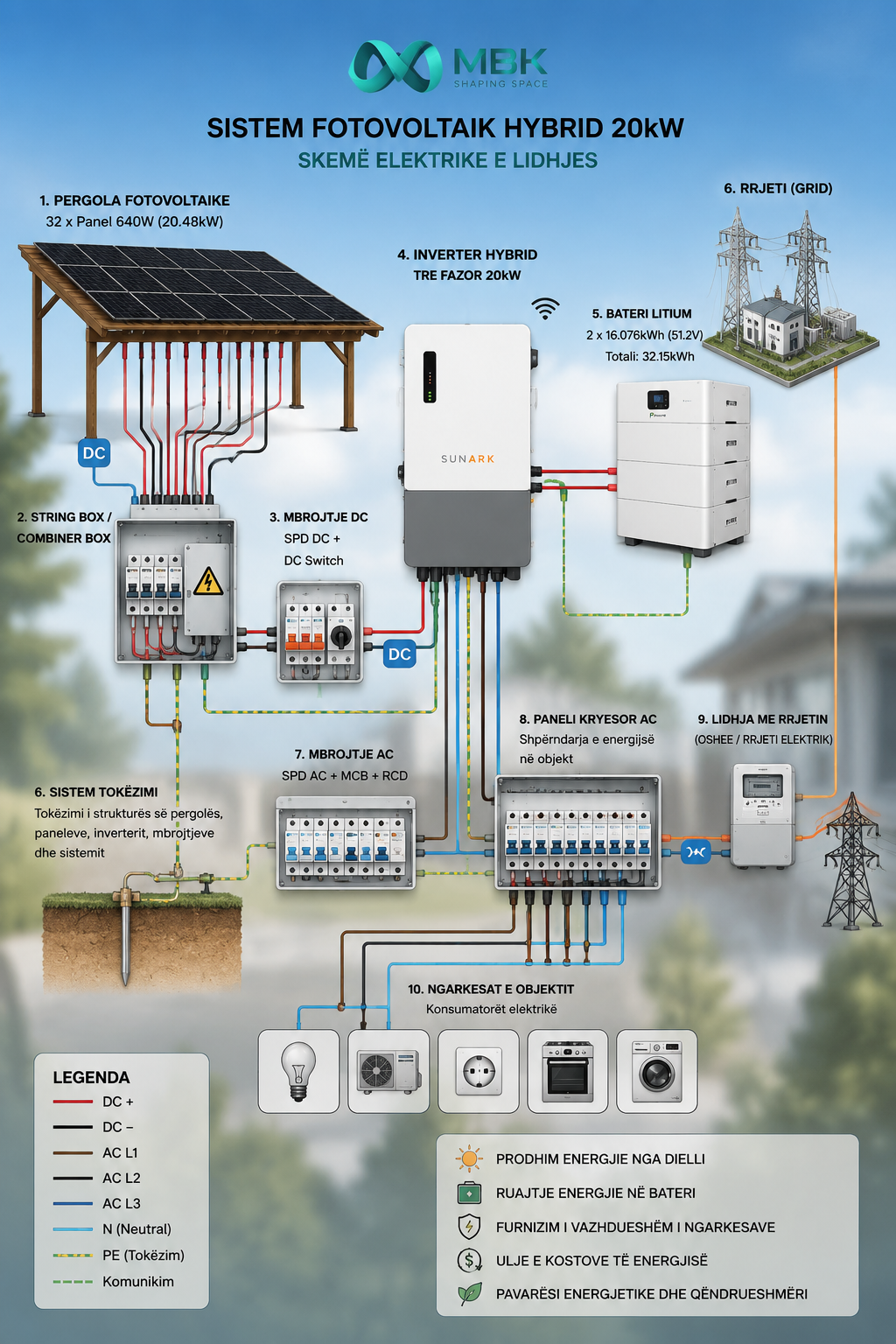

Parametrat kryesorë të sistemit fotovoltaik

Sistemi është konceptuar si 20kW Three Phase Hybrid System, me kapacitet total panelesh prej rreth 20.48kW, inverter hybrid tre fazor 20kW dhe bateri litiumi me kapacitet total rreth 32.15kWh.

Sistemi është llogaritur mbi bazën e një ekspozimi mesatar diellor prej rreth 5 orë piku diellor në ditë, me prodhim të vlerësuar deri në rreth 100kWh energji në ditë, në varësi të vendndodhjes, orientimit, këndit të instalimit dhe kushteve reale atmosferike.

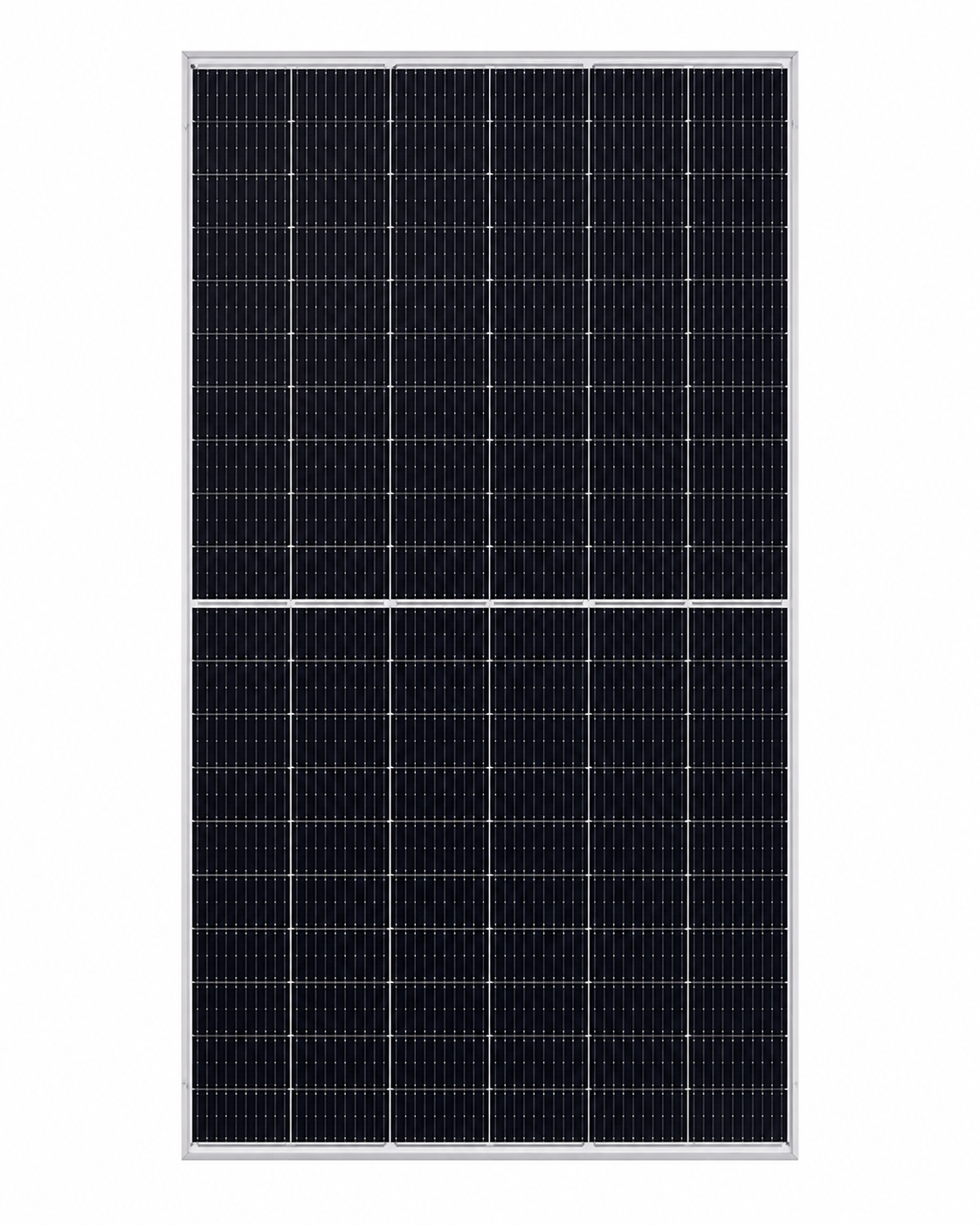

Panelet fotovoltaike

Panelet e parashikuara në këtë konfigurim janë të tipit TOPCon Bifacial Dual Glass Solar Panel, me teknologji të avancuar për prodhim të lartë dhe jetëgjatësi.

Parametrat kryesorë të panelit:

• Fuqia e një paneli: 640W
• Tipologjia: TOPCon Bifacial Dual Glass
• Struktura: double-glass / xham i dyfishtë
• Sasia: 32 panele
• Kapaciteti total i paneleve: 20.48kw
• Garanci e parashikuar: 30 vite

Kjo zgjidhje është shumë e përshtatshme për pergola dhe struktura të hapura, sepse panelet double-glass kanë rezistencë më të mirë dhe pamje më të pastër arkitektonike.

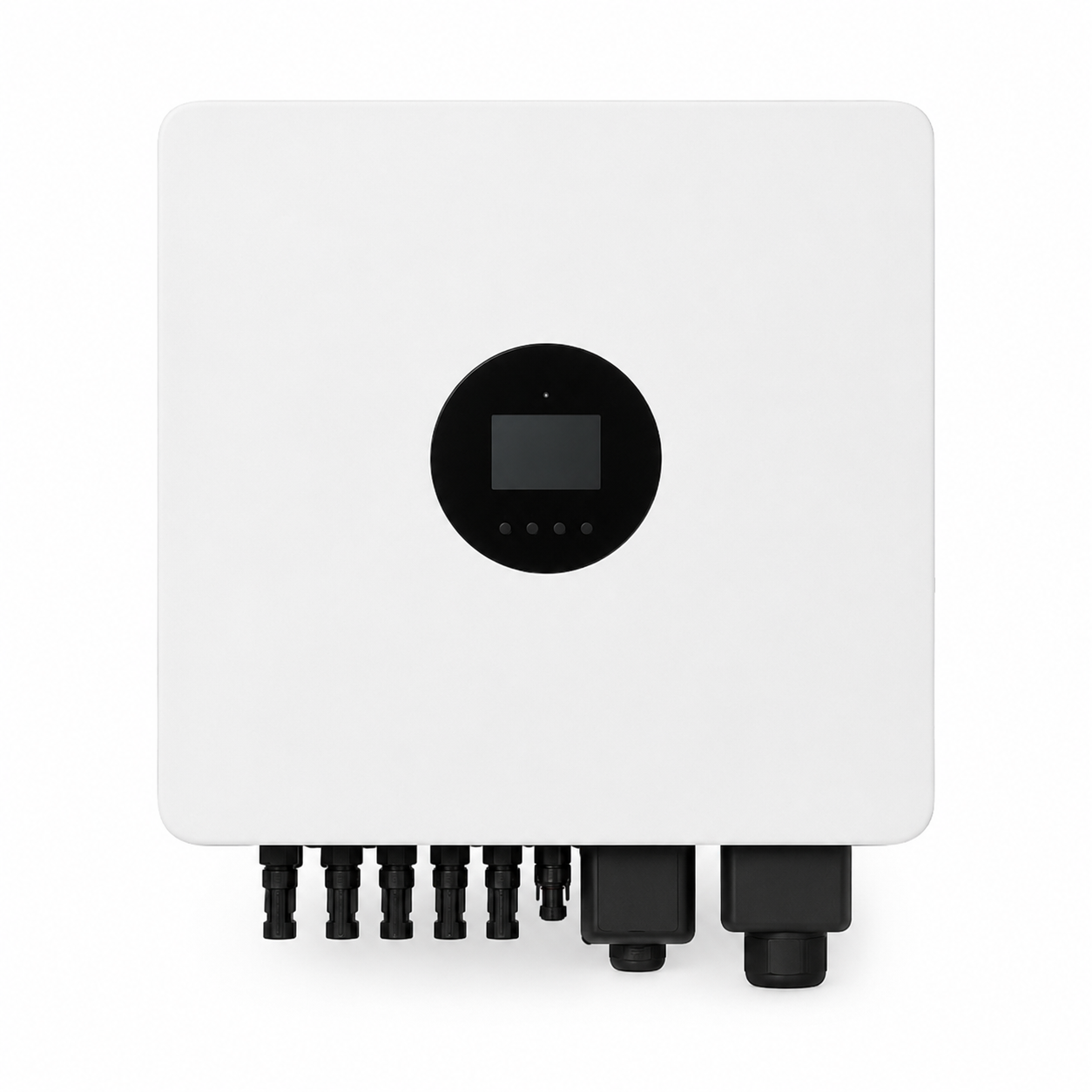

Inverteri hybrid tre fazor

Inverteri është komponenti që konverton energjinë DC të prodhuar nga panelet në energji AC të përdorshme për objektin.

Parametrat kryesorë të inverterit:

• Tipi: Hybrid inverter tre fazor
• Fuqia dalëse: 20kW
• MPPT Voltage Range: 160–650V DC
• Tensioni i baterisë: 40–60V
• Tensioni AC i daljes: 220/380V ose 230/400V
• Pajisje me Wi-Fi module
• Pajisje me DC switch
• Sasia: 1 inverter
• Garanci e parashikuar: 5 vite

Inverteri hybrid menaxhon prodhimin nga panelet, furnizimin e konsumatorëve, ngarkimin dhe shkarkimin e baterisë, ndërveprimin me rrjetin elektrik dhe monitorimin e prodhimit e konsumit.

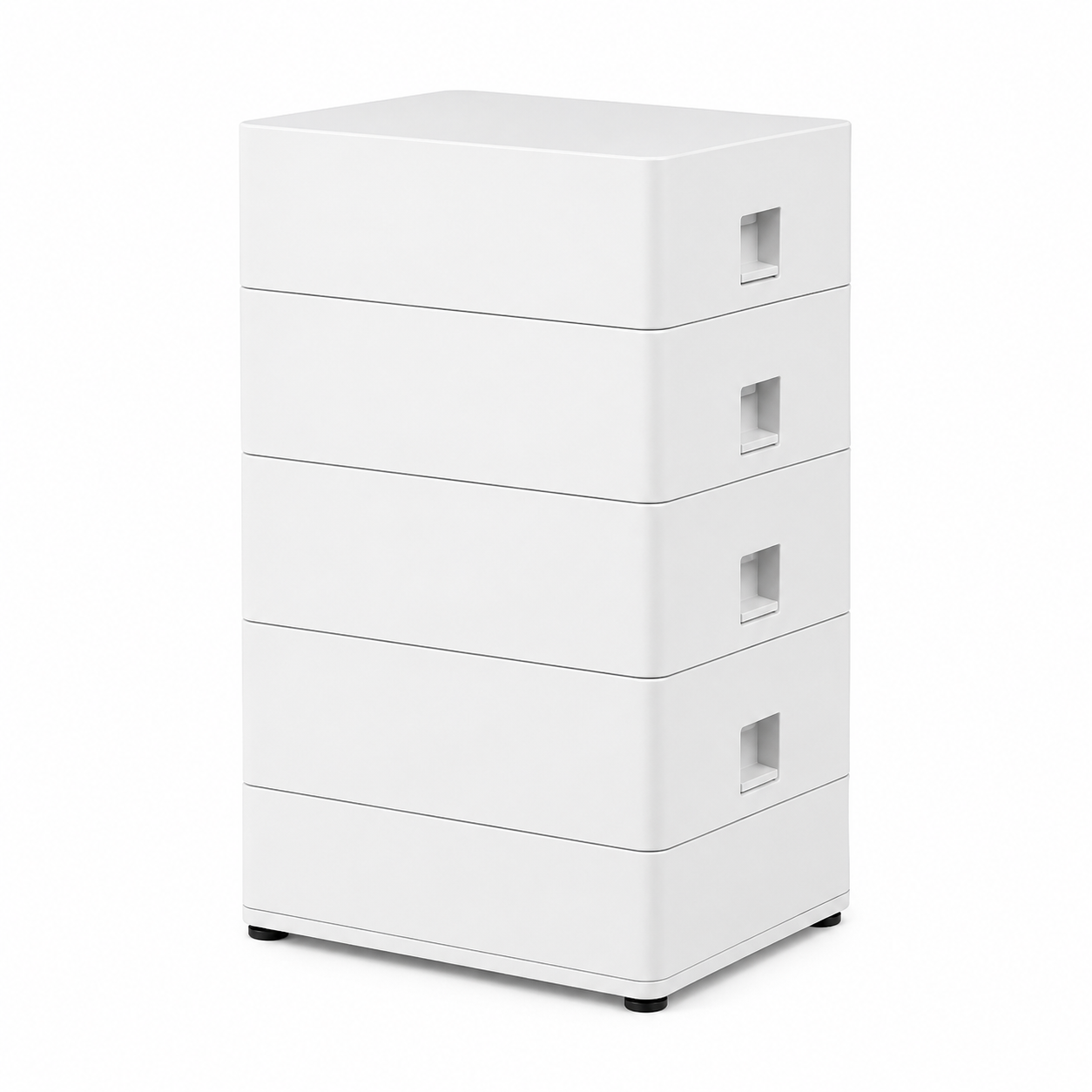

Bateria litium për ruajtje energjie

Bateria është një nga komponentët më të rëndësishëm të sistemit hybrid, sepse mundëson ruajtjen e energjisë së prodhuar gjatë ditës dhe përdorimin e saj në mbrëmje, gjatë natës ose në momente kur prodhimi nga panelet është më i ulët.

Parametrat kryesorë të baterisë:

• Tipi: Lithium Battery Pack
• Kapaciteti për njësi: 16.076kWh
• Sasia: 2 bateri
• Kapaciteti total: 32.15kWh
• Tensioni nominal: 51.2V
• Kapaciteti elektrik: 314Ah
• DOD i rekomanduar: 80%
• Norma e shkarkimit e rekomanduar: 0.5C
• Garanci e parashikuar: 10 vite

Bateria ndihmon në rritjen e vetëkonsumit, uljen e varësisë nga rrjeti dhe përdorimin më inteligjent të energjisë së prodhuar.

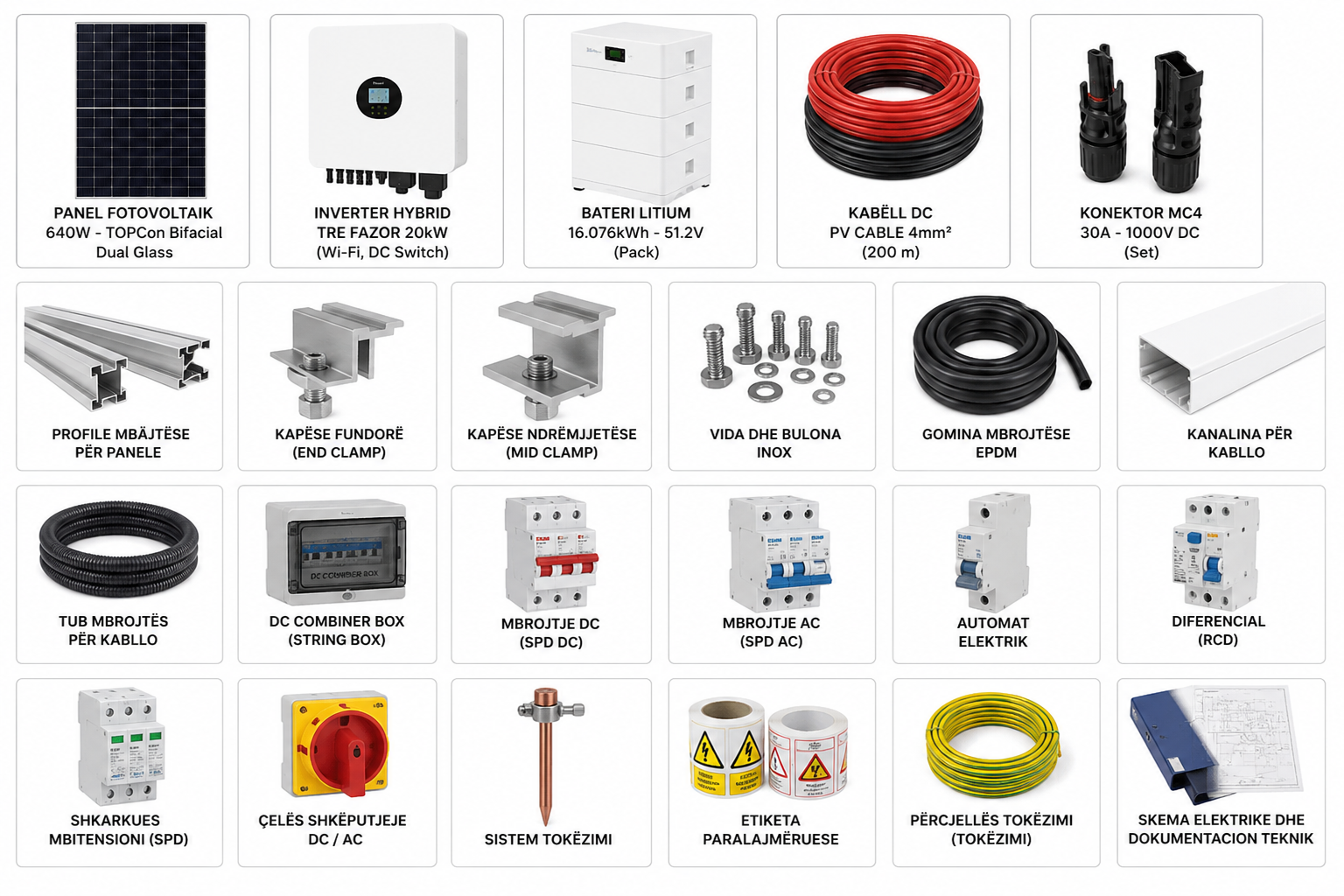

Aksesorët dhe komponentët e sistemit

Përveç paneleve, inverterit dhe baterisë, sistemi përfshin edhe aksesorë teknikë që janë të domosdoshëm për instalim profesional, siguri dhe jetëgjatësi.

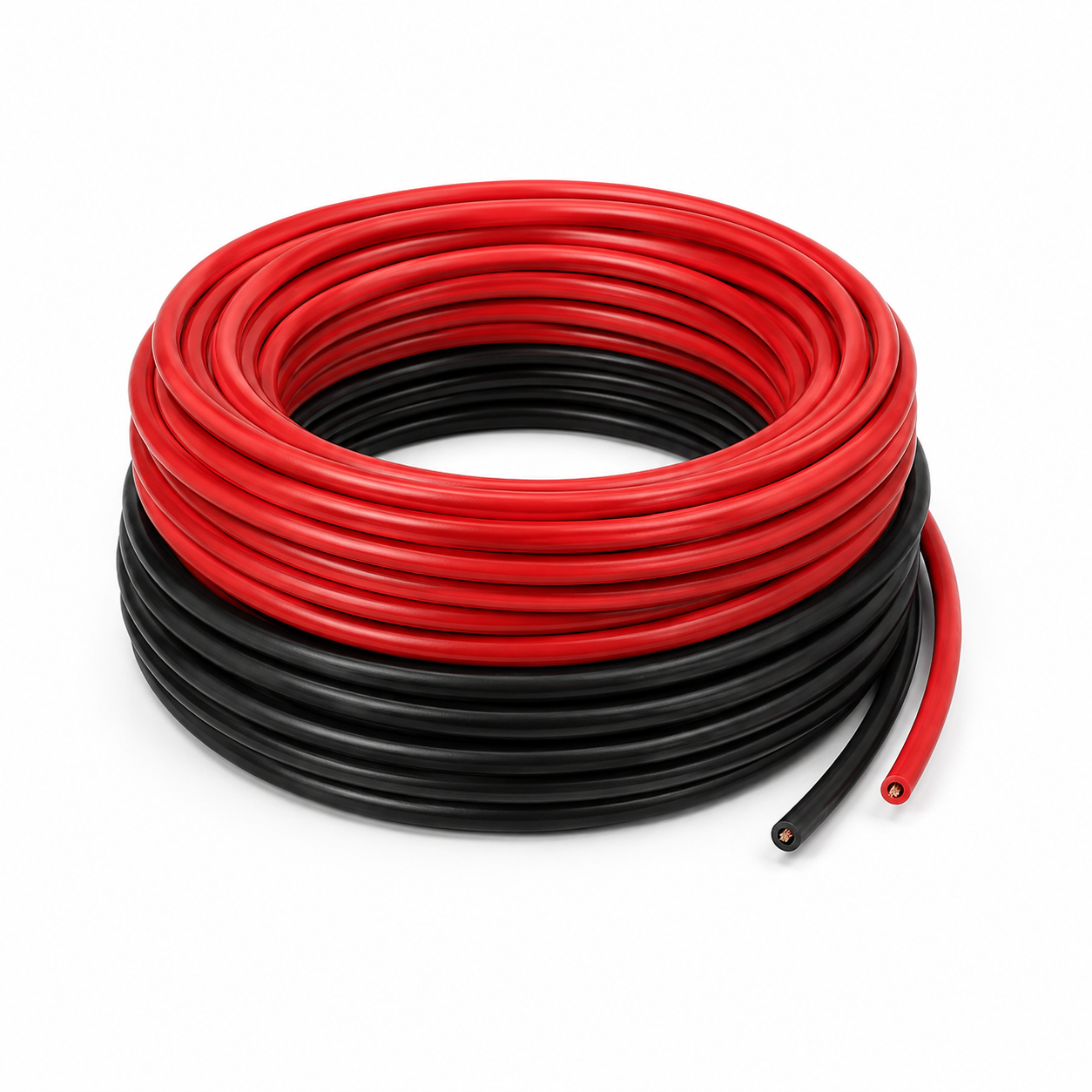

Kabllo fotovoltaike DC

• Tipi: Single-core PV Cable
• Seksioni: 4mm²
• Sasia: 200 m
• Garanci e parashikuar: 10 vite

Kabllot DC përdoren për lidhjen e paneleve fotovoltaike me inverterin dhe duhet të jenë të përshtatshme për ambiente të jashtme, rezistente ndaj rrezeve UV, lagështisë dhe temperaturave të ndryshme.

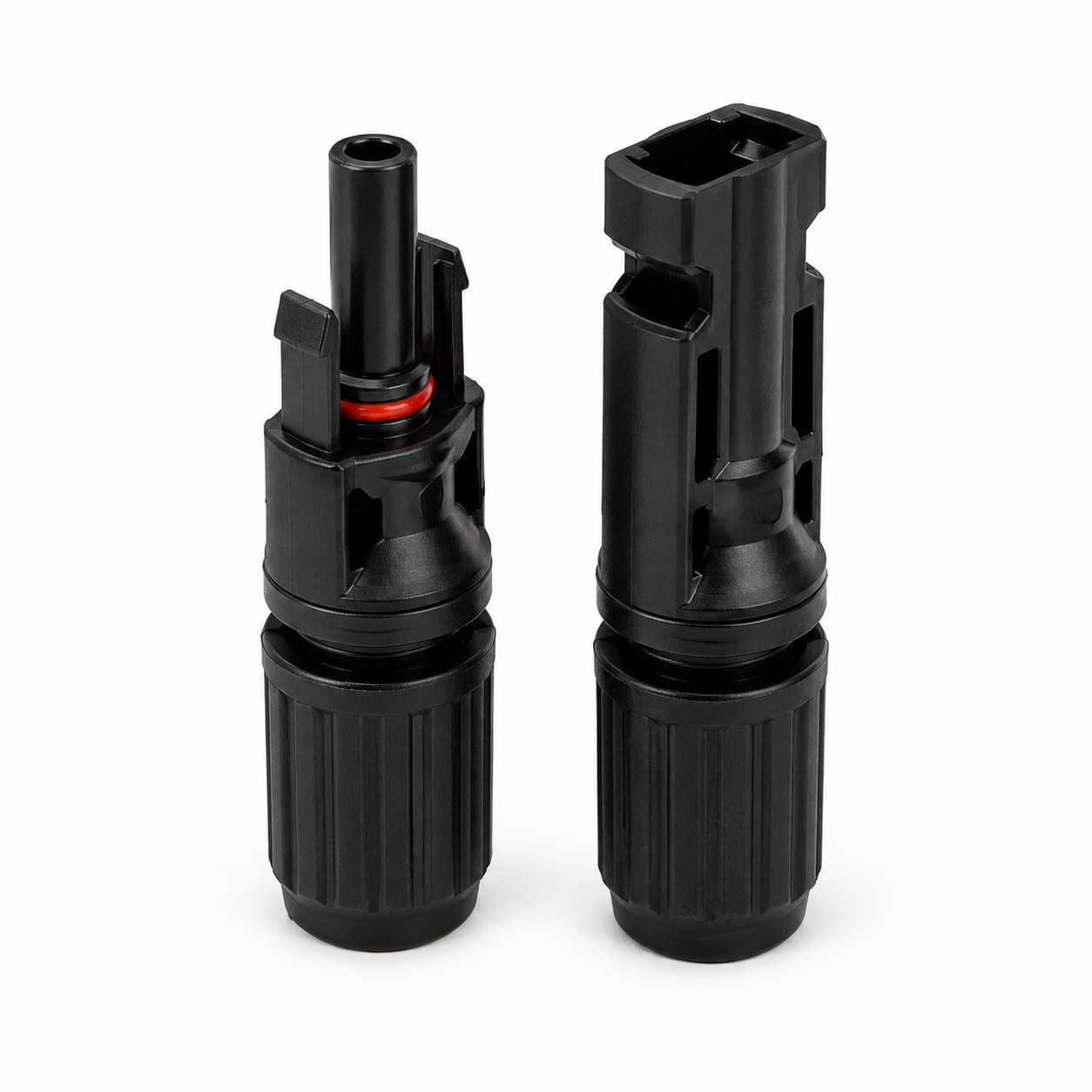

Konektorë MC4

• Tipi: MC4 Connector
• Rryma nominale: 30A
• Tensioni nominal: 1000V DC
• Sasia: 20 copë
• Garanci e parashikuar: 5 vite

Konektorët MC4 sigurojnë lidhje të qëndrueshme dhe të mbrojtur midis paneleve dhe kabllove DC.

Paketim dhe mbrojtje gjatë transportit

Komponentët e sistemit shoqërohen me paketim të përshtatshëm për transport dhe magazinim të sigurt. Kjo është veçanërisht e rëndësishme për panelet double-glass, bateritë dhe pajisjet elektrike.

Aksesorë shtesë për instalim profesional

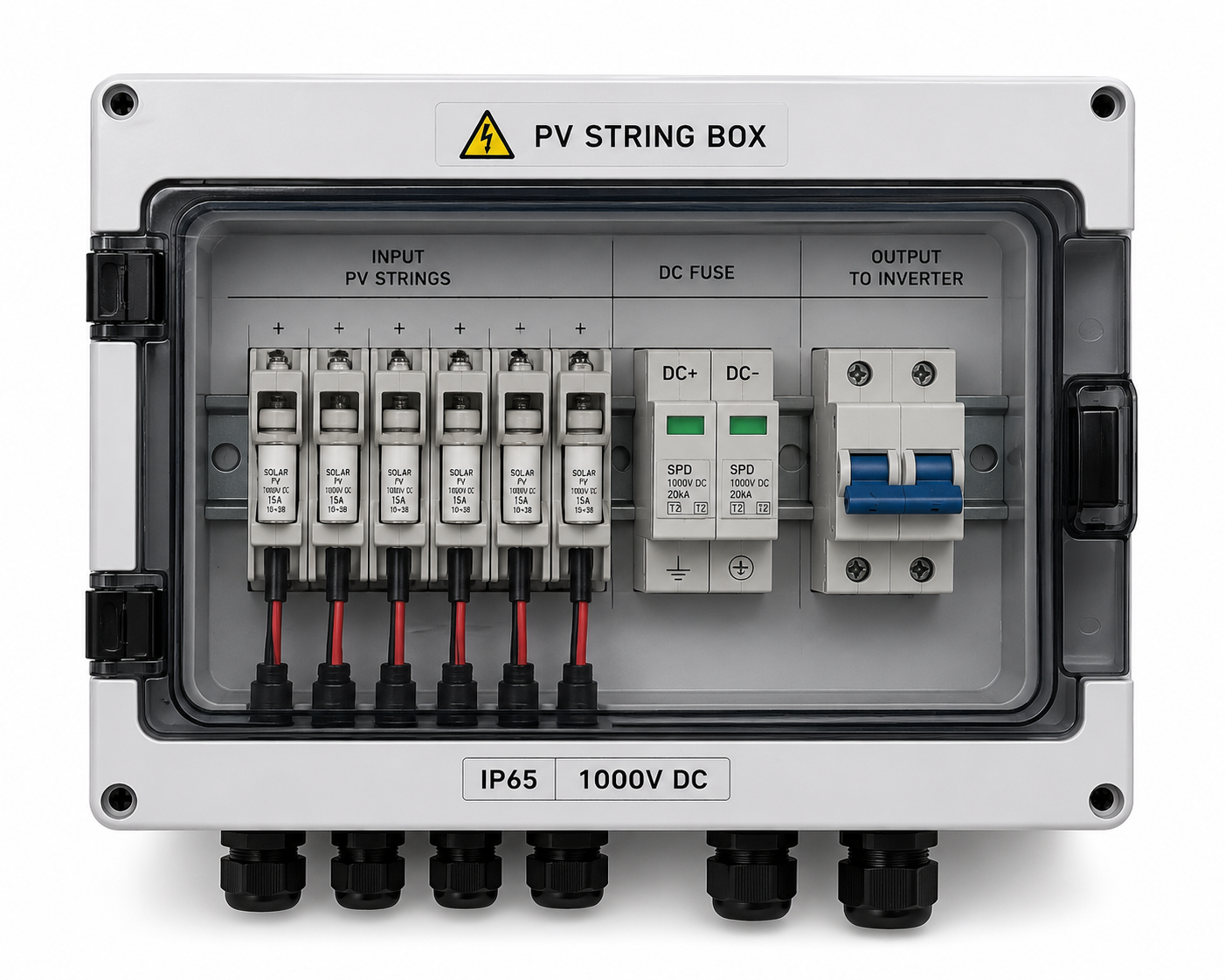

Për një instalim të plotë dhe të sigurt, sistemi mund të përfshijë edhe profile mbajtëse, kapëse fundore dhe ndërmjetëse, vida inox, bulona, gomina mbrojtëse, kanalina për kabllo, tuba mbrojtës, string box ose combiner box, mbrojtje DC, mbrojtje AC, automatë elektrikë, diferencialë, shkarkues mbitensioni, çelësa shkëputjeje, sistem tokëzimi, etiketa paralajmëruese, skema elektrike dhe dokumentacion teknik.

Këta aksesorë janë të domosdoshëm për ta kthyer sistemin nga një konfigurim bazë komponentësh në një instalim profesional, të sigurt dhe të mirëorganizuar.

Detajet e hidroizolimit dhe kullimit të ujit

Në një pergolë fotovoltaike, panelet janë pjesë e mbulimit, prandaj duhet të merret parasysh edhe menaxhimi i ujit të shiut.

Projekti duhet të parashikojë pjerrësi të përshtatshme të strukturës, distanca të sakta midis paneleve, profile ose detaje për rrjedhjen e ujit, izolim në pikat lidhëse dhe mbrojtje të kabllove nga lagështia.

Gjithashtu, pozicionimi i junction box duhet të jetë i sigurt dhe i mbrojtur nga uji, në mënyrë që sistemi të funksionojë në mënyrë të qëndrueshme edhe në kushte atmosferike të vështira.

Sistemi i monitorimit

Falë modulit të komunikimit, sistemi mund të monitorohet në kohë reale përmes aplikacionit ose platformës online. Klienti mund të ndjekë prodhimin ditor, konsumin, gjendjen e baterisë, ngarkimin, shkarkimin dhe performancën e përgjithshme të sistemit.

Monitorimi ndihmon në identifikimin e defekteve, optimizimin e përdorimit të baterisë dhe kontrollin më të mirë të energjisë së prodhuar.

Kontrolli, testimi dhe vënia në punë

Një pjesë shumë e rëndësishme e projektit është testimi teknik para dhe pas vënies në punë.

Para aktivizimit të sistemit kontrollohen panelet, kabllimi DC/AC, konektorët, inverteri, bateria, tokëzimi, mbrojtjet elektrike dhe lidhjet kryesore. Gjithashtu verifikohet polariteti, tensioni i string-eve, izolimi elektrik dhe përputhshmëria me projektin teknik.

Pas vënies në punë monitorohet prodhimi real i energjisë, funksionimi i inverterit, komunikimi me baterinë, ngarkimi dhe shkarkimi i saj, si dhe performanca e përgjithshme e sistemit në kushte reale pune.

Ky proces siguron që klienti të marrë një sistem të kontrolluar, të testuar dhe të gatshëm për përdorim afatgjatë.

Për cilat ambiente është e përshtatshme?

Pergola druri me sistem fotovoltaik hybrid është e përshtatshme për vila dhe banesa private, restorante dhe bare, hotele dhe resorte, agroturizme, parkingje private, ambiente komerciale dhe objekte që kërkojnë reduktim të kostove të energjisë.

Kjo zgjidhje është veçanërisht praktike për ambiente ku kërkohet një hapësirë e mbuluar, por njëkohësisht edhe prodhim energjie nga sipërfaqja e saj.

MBK ALBANIA – Arkitekturë, ndërtim dhe energji e rinovueshme

Përmes këtij koncepti, MBK ALBANIA sjell një zgjidhje ku struktura e drurit, estetika arkitektonike dhe teknologjia fotovoltaike ndërthuren në një projekt të vetëm.

Nga projektimi i pergolës, përzgjedhja e materialeve, integrimi i paneleve, aksesorët teknikë, instalimi, testimi dhe vënia në punë, qëllimi ynë është të ofrojmë zgjidhje moderne, funksionale dhe të qëndrueshme për çdo ambient ku energjia diellore mund të kthehet në vlerë reale.
